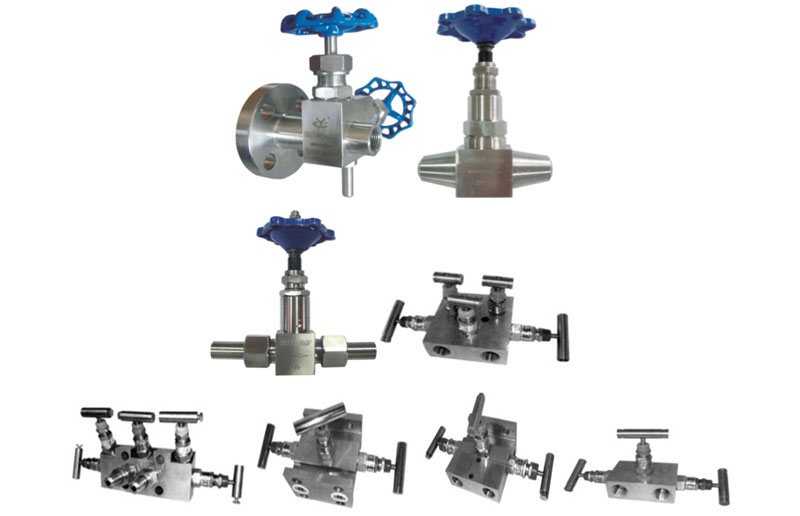

1. 主要结构及特点

1.1 阀芯、阀座采用硬软双质密封副，满足气、液介质在公称压力工作条件下“零泄漏”。

1.2气密封试验压力在GB/T13927规定的0.6MPa的基础上提高到42.0MPa。PN70MPa针型截止阀试压检验标准按SY/T 5127《井口装置和采油树规范》执行。

1.3本阀通过外加取样排放装置，保证管路中压力表的正确安装使用，达到放空、取样的目的。具有一阀两用的功能。

1.4 静压寿命次数在同类国优产品6000次的基础上达到并超过12000次。

保证填料密封不外漏，填料函密封结构采用聚四氟乙烯（PTFE）＋O型氟橡胶圈交叠配置，以保证在压紧密封螺母松动情况下仍能保证密封性能要求。

1.5阀体及主要零部件材料通过锻造、热处理加工制成。PN≤42.0MPa的阀体和阀接头一般采用分体式结构，阀体与阀接头采用螺纹连接，按压力等级分别用O形 圈、四氟垫或紫铜垫密封，保证连接可靠。用户特殊要求或高于42.0MPa的采用整体式结构。

1.6阀瓣与阀座配对密封，合理确定阀芯阀座硬度差范围，保证密封性能。根据零件大小、材料差异，合理控制热处理温度，采用最佳硬度差配合范围，并总结制定了一套关键零件热处理工艺和特殊硬度差配对副热处理工艺。

2. 技术参数与连接形式

2.1压力等级：1.6～70.0MPa(150Class～2500Class，10000PSI)

2.2公称通径：DN3～DN25，1/8″～ 1″。

2.3使用温度：常温-20～220℃，高温≤450℃，低温-196～220℃。

2.4使用介质：水、油品、天然气等各类腐蚀性介质。

2.5阀芯密封形式：硬软双质密封（高密封）、锥型密封（针形阀）。

2.6连接形式：内螺纹连接、外螺纹连接、内外螺纹连接、卡套连接、两端法兰连接、一端法兰一端螺纹连接、焊接活接头连接、对焊连接、承插焊连接。

2.7 主要材质：ASTM A105、ASTM A350 LF2、ASTM A182 304、316、316L、 12CrMoV、Inconel825、Hastelloy C等。

2.8检验与测试标准：GB/T 13927、ISO5208、API598。
