1. 产品简介

本过滤器是石油、石化、冶金、燃气等工业部门必不可少的净化设备，它采用不同的过滤元件可除去介质中的杂质和有害成分。具有结构先进、效率高、压损小、操作方便等优点，适用于天然气、油品和水等流体介质的过滤和净化。

2.性能参数

2.1过滤精度：1μm 98%；3～5μm 99%；5μm以上99.9%。

2.2工作温度：-29℃～130℃

2.3公称压力PN（MPa）：0.3～32.0

2.4公称通径DN（mm）：25、50、80、100、150、200、250、300、350、400

2.5 适用介质：天然气、含硫天然气、人工煤气、液化石油气、油品和水等。

3.工作原理及结构

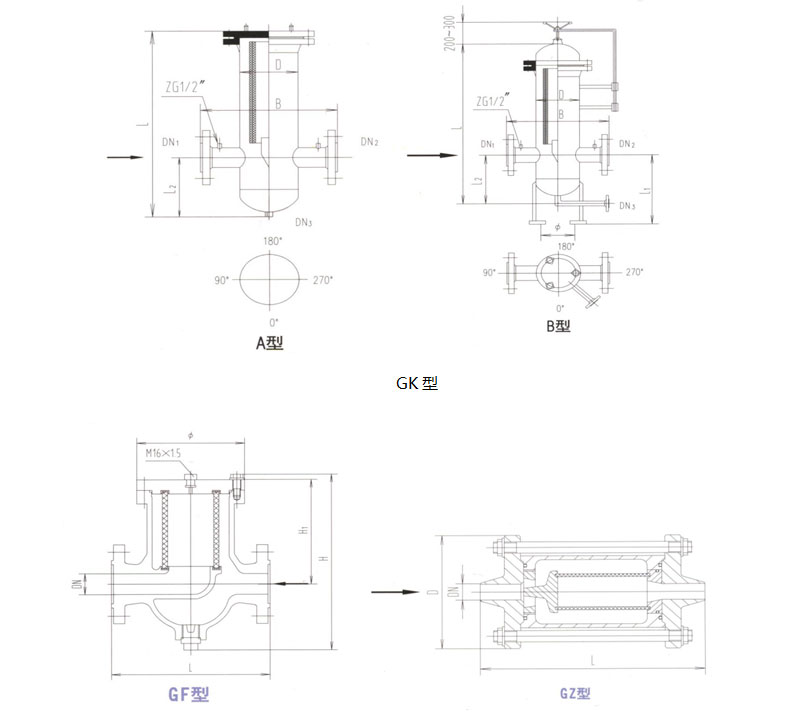

本过滤器由壳体、过滤芯筒、上盖和排污口等部件组成，有GK、GF和GZ等三种结构形式。根据不同的介质和使用要求，过滤器芯筒采用不同的过滤材料（不锈钢、特种微孔塑料、陶瓷、经过特殊处理的合成纤维等）。当介质流经过滤芯筒时，固体杂质和有害成分被过滤掉。

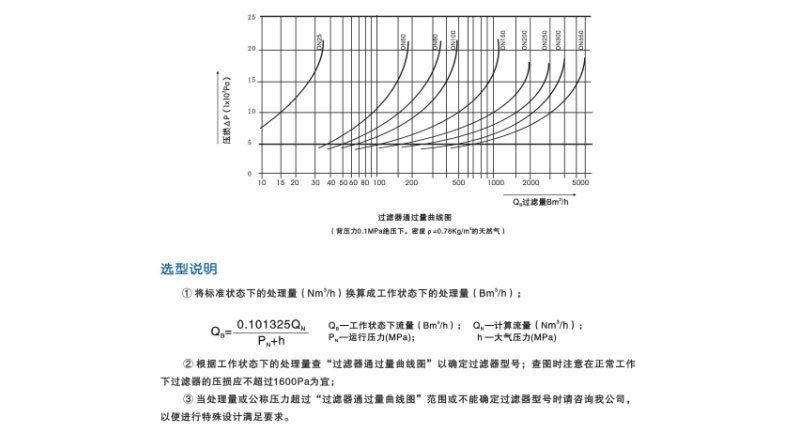

4. 选型说明

5. 使用说明

5.1根据工作压力、处理量、工作温度及介质成分选用合适的过滤器型号、滤芯材料和公称通径。

5.2过滤器刚使用时是干净的新滤芯，一般情况下压损△P较小，在额定流量以内不超过160毫米水柱（1600Pa）。若使用后压损增至500毫米水柱（即5000Pa），说明过滤器需清洗或更换新滤芯。

工作的最大压损由工艺确定，本设备的最大工作压损为2500毫米水柱（25000Pa）。

5.3当介质较脏时应在本过滤器前安装分离器或粗过滤器，以延长滤芯的清洗周期。如工作状况下达

到本设备的额定流量，压损△P相应增加。建议至少三个月应清洗一次。

6.订货须知    订货时请提供以下条件：

6.1用途和使用介质；

6.2过滤器型号和公称通径；

6.3最大工作压力和工作温度；

6.4在标准状态下的处理量；

6.5 其他特殊要求。
