1.概 述

对于油气田高气液比的油井，常常在井口安装井口套管放气阀，用于定压放气。现有的井口套管放气阀主要由弹簧、钢球和阀体等部件组成，由于其结构所定，使用中常出现关闭密封不严、定压不能稳定，进而影响定压放气的效果。为此，我公司设计了一种新型套管放气阀，消除了现有井口套管放气阀的不利因素，在现场应用中取得了良好的效果。本阀适用于油田（气）井口套管放气用。

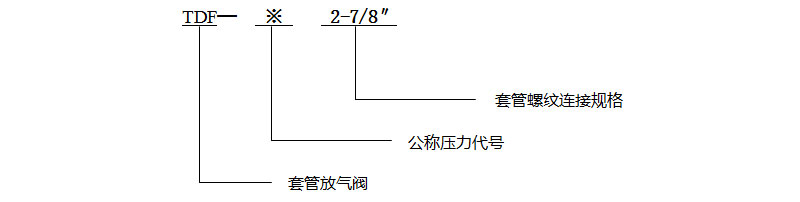

2.型号编制说明

3.性能结构特点

TDF型套管放气阀原理结构主要由调节阀、预紧弹簧、调节螺栓、油管接头、三通管、高密封截止阀、止回阀、高压胶管等组成。通过顶紧调节螺栓推动弹簧支座给弹簧一个预紧力，使得调节阀密封阀芯（瓣）与阀座之间有一个开启压力（设定压力）。当压力大于开启压力时，弹簧压缩，阀芯（瓣）上移离开阀座，阀门打开，气体进入阀体，在油气压力下，进入输油（气）管线；反之，阀芯（瓣）回座，阀门关闭。入口可用TBG2-7/8″螺纹连接，亦可用卡箍连接。

技术特点：

（1）采用全新的高密封阀芯、阀座结构设计，提高了放气阀的密封性能和安全系数，可满足高压气、液介质工况条件下零泄漏的使用要求，解决了因密封不可靠、弹簧性能损坏而造成使用寿命短的问题。

（2）连接牢固、密封可靠、耐压性能好、安装拆卸更换方便；

（3）设计改进了套管放气阀连接及外型，变得更容易操作。

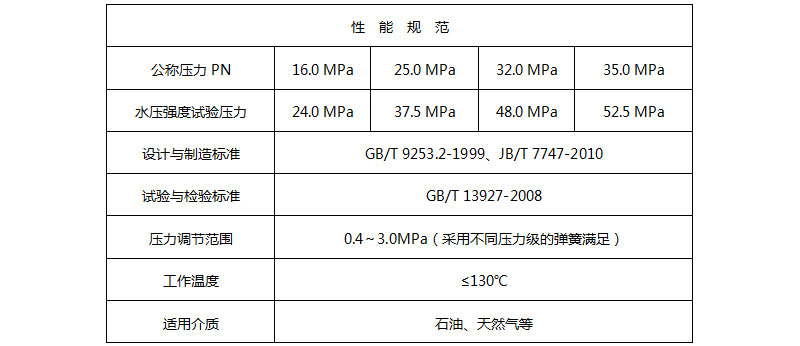

4.规范与主要技术参数

5. 安装与使用

5.1安装前，应清洗入口管路，防止杂物进入套管放气阀，堵塞管路。

5.2安装时注意介质流动方向，阀门上的介质流动箭头标识应与管道介质流动方向一致。

5.3安装位置应能保证放气阀安装、维修、检查和操作有足够的空间。

5.4安装连接时，首先将止回阀的TBG2-7/8″螺纹接入油管卡箍，并机紧；然后，按连接示意图连接高压软胶管，并检查螺纹连接处是否牢固。

5.5将放气阀进口三通的TBG2-7/8″螺纹接管连入管线油管入口卡箍，并机紧。

5.6定压调整：可通过调节阀10顶部调节螺栓调整，顺时针旋转，压缩弹簧，定压升高；反时针旋转，定压减低。

5.7若进口管道需取样或卸压排泄，可通过操作图示序号3的高密封截止阀控制。

5.8安装、拆卸、调试时注意保护密封件表面、管箍螺纹不要碰伤、划伤，否则阀门不能满足正常工作。

6. 订货须知：订货时请注明以下内容

6.1管道设计压力、放气阀工作压力、连接尺寸；

6.2使用介质及组成、材质要求；

6.3工作温度；

6.4其它特殊要求。
